【強光手電筒電路圖】led手電筒原理 led強光手電筒電路圖詳解

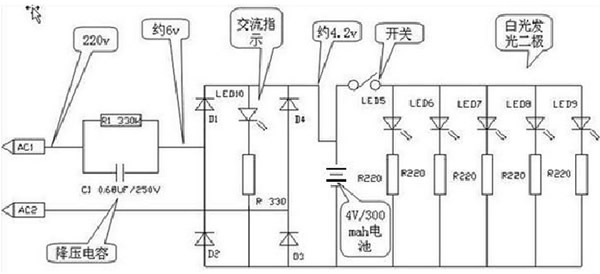

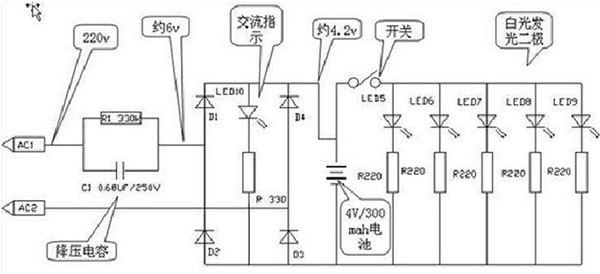

強光手電筒電路圖
這個電路大致可以分為三部分:1、整流降壓部分;2、電池;3、發光回路部分
1、整流降壓部分由AC1、AC2、R1、C1、D1-D4、R及交流指示燈組成。220V交流電源接AC1、AC2。經R1、C1分壓后得到約6V的交流電壓。經橋式整流后在電池的負極和正極之間得到約4.2V的直流電壓。
2、電池部分工作狀態有3種:充電、放電、不充也不放。
(1)如果插上交流電,電池兩端接反極性電壓且大于電池放電電壓,電池就處于充電狀態(不管開關有沒有閉合都充電)。
(2)不插交流電、閉合開關,發光回路接通,燈亮,電池放電。
(3)如果不插交流電,斷開開關,電池不充電也不放電。
3、發光回路由開關、白光發光二極管及其限流電阻與電池共同組成。只要開關閉合燈就亮。插交流電由交流供電,否則由電池供電。
這個簡單,C1是限流電容,R1是C1的泄放電阻(防止在拔掉插頭后,C1的殘存電壓通過插頭電人),D1~D4構成了橋式整流,將C1限流后的交流變?yōu)榱酥绷鳎缓笏徒o電池充電,因為電池的存在,所以限流后的電壓不會低于電池電壓(相當于穩壓作用),考慮到二極管的降壓作用,因此才有了D1那端為6V電壓的緣故。
LED10及330歐電阻是充電指示燈。至于燈后面的部分,就是5組LED加限流電阻構成的照明電路,沒什么特別的。
其實,嚴格地說那個電容不是降壓電容,而只是限流,降壓還需要配合后面的穩壓二極管等。但是,人們通常喜歡將這個電路叫“電容降壓”電路。
如果AC2電壓高,電流經D4、電池、D2再到AC1。如果AC1電壓高,電流經D1、電池、D3再到AC2。因此,不管AC幾高,總是上邊的電壓高,都變成了上正下負,即實現了整流。
如果沒D2,那么當AC1電壓高的時候,會通過D3直接向AC2短路。
